📖 介绍:
本篇文章主要介绍DTP上合规包的部署,其他拓展包等也可参照此进行部署。本篇文章演示版本是Automotive合规包2023.2版本,包含模块:
- AUTOSAR C++ 14 (version 19.03)
- MISRA C 2023 (MISRA C 2012)
- MISRA C++:2023
🔧 涉及的工具:
- DTP及Enterprise模块
- 包含DTP Enterprise的license
- 合规拓展包文件
准备 #
在安装之前需要做一些准备:
- 安装完成DTP以及相关设置,并部署可用的license;
- 获取拓展包文件。
加载拓展包 #
使用浏览器打开DTP,点击右上角⚙️图标,选择Extension Designer:
选择Configuration➡️Upload Artifact:

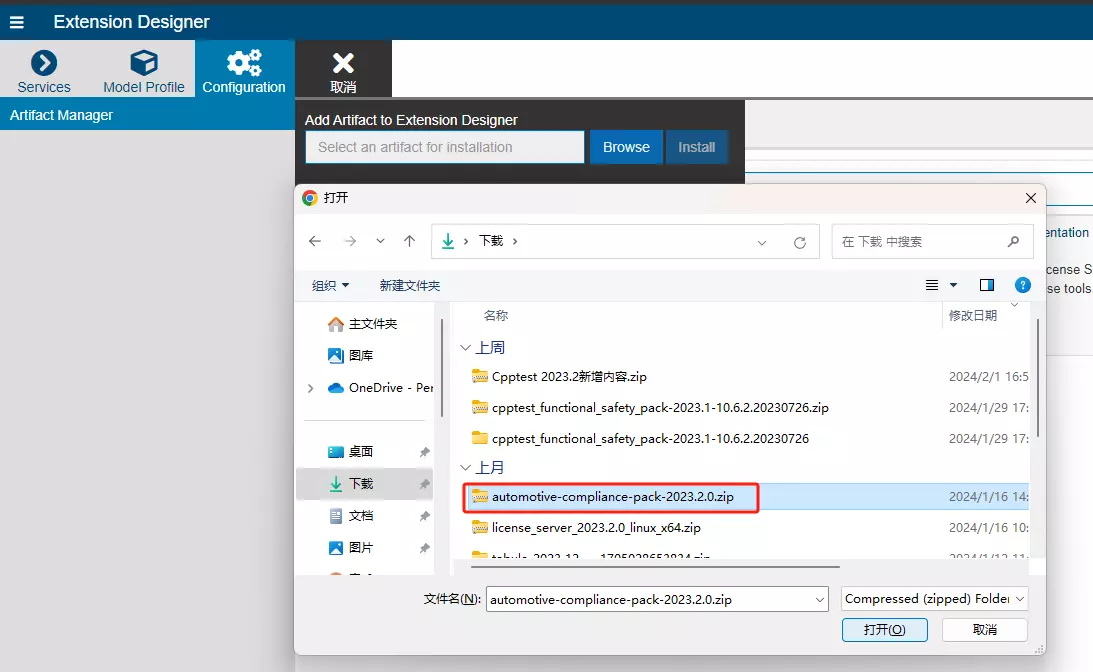

在弹框选中拓展包文件,然后点击Install:
完成之后就能在这个界面看到如下所示:
部署服务 #
安装完成之后还需要部署。选择Services➡️Add Service,这里可以选择以后的三个目录,也可以选择Add Category新建新的目录:
这个合规包包含三个模块,这里演示一下MISRA C 2023(名字可以随意):
点击右上角的,选择导入:
选择本地存储➡️MISRA Compliance.json,点击导入:
之后鼠标会关联流程图,需要点击一下才可以部署:
添加图表 #
现在我们可以添加相关图表了。回到Report Center,可以添加相关图表:
也可以直接添加看板:
创建的效果:
